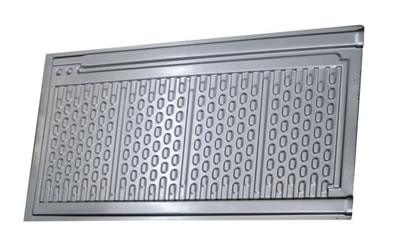

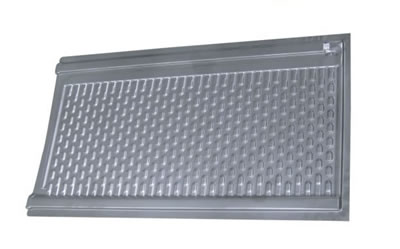

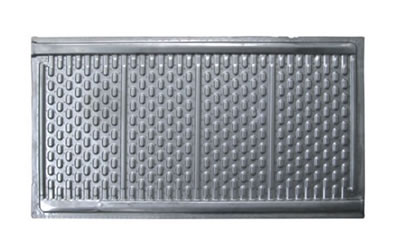

板式換熱器波紋板熱交換器是一種新穎沉浸式板狀熱交換熱器，它是由兩塊特殊傳熱構造壁板組合成傳熱單元，主要適用化學表面處理、涂裝工程以及相關工程領域工藝過程中液—液、汽—液交換。

波紋板熱交換器的整體熱力結構是根據矩形板殼瓦楞擴展傳熱原理，采用流體非均勻湍動效應計算，傳熱板表面曲面系數有效地提高了流體運動中的傳熱要素—流體紊動率，減少流體邊界層熱阻和溫度梯度，促使流體向全平面?zhèn)鬟f，從而強化傳熱效率。

波紋板熱交換器具有合理的空間結構，良好的傳熱效率和排凝效果，板塊化單元結構，串并聯組合簡捷方便，運行性能可靠，是當今熱傳遞領域中一種新穎傳熱單元。

技術參數：

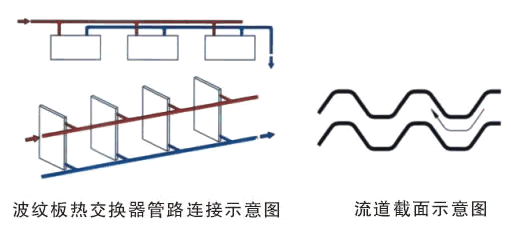

示意圖：

波紋板熱交換器凝結、排凝機理：

板式換熱器在汽-液交換過程中，傳熱板流道內蒸汽放熱后所產生的凝結液，其中部分是隨流道中的蒸汽形成二相不完全的凝結蒸汽和凝液滴，當蒸汽運動剪切力大于凝液滴體積力時液滴會隨蒸汽運動而攜出，同時傳熱板再放熱過程中，部分流道成為低壓區段，由于流道內部壓差作用、出口段引出集管的虹吸作用，致使流道內液滴發生動量位移，傳熱板內凝滴隨機攜出。根據以上汽液交換的運動機理，傳熱板在槽內任意位置流道內冷凝液均可順利排出。

BW波紋板熱交換器傳熱系數：Kcal/m.h.℃
